¿Qué es una célula de carga tipo panqueque?

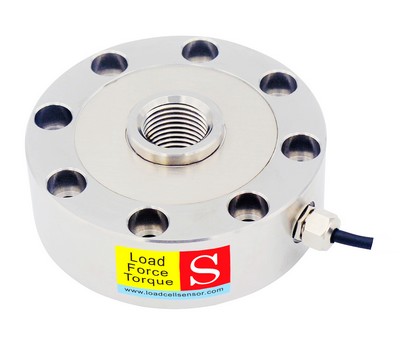

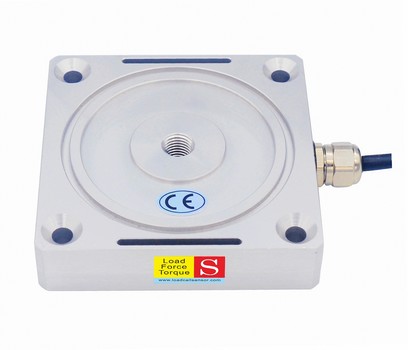

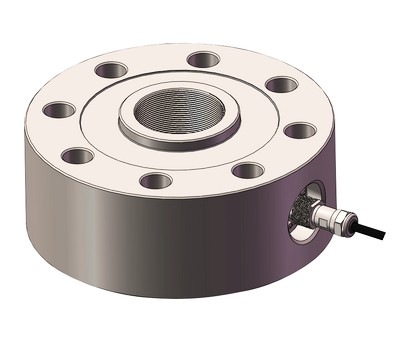

Una célula de carga tipo pancake se caracteriza por su cuerpo compacto y plano, normalmente con un orificio central roscado destinado a la aplicación y medición de fuerzas axiales. Su diseño permite reducir considerablemente la altura de instalación en comparación con otros sensores de fuerza convencionales, por lo que resulta especialmente útil cuando el espacio disponible es limitado. En el interior, las galgas extensiométricas se instalan sobre un elemento elástico mecanizado con precisión y se conectan habitualmente en un puente de Wheatstone completo. La deformación producida por la carga genera una señal eléctrica proporcional a la fuerza aplicada. La construcción robusta también ayuda a mantener una medición estable frente a determinadas cargas laterales y momentos no deseados durante el funcionamiento.

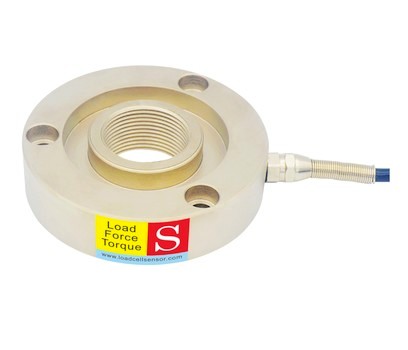

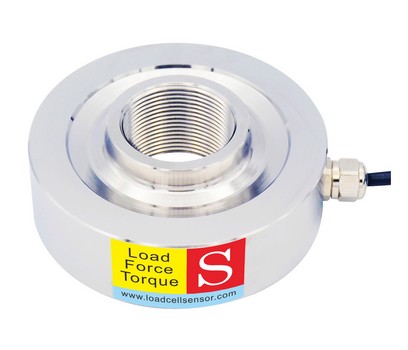

El sistema de montaje central permite conectar diferentes accesorios, como varillas roscadas, botones de carga, adaptadores y otros componentes mecánicos. Dependiendo del modelo, el sensor puede fijarse sobre una superficie plana mediante orificios roscados o avellanados situados en la carcasa. Esta disposición facilita la integración en equipos de ensayo, maquinaria industrial y sistemas automatizados. Una celda de carga de compresión y tensión puede configurarse para medir fuerzas axiales en ambas direcciones, mientras que determinados diseños están optimizados principalmente para aplicaciones de compresión.

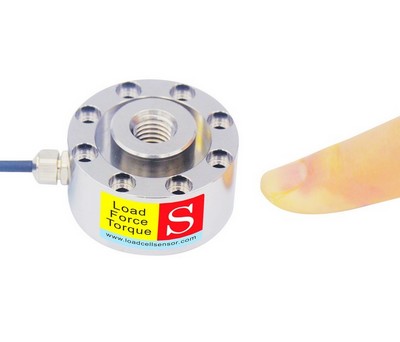

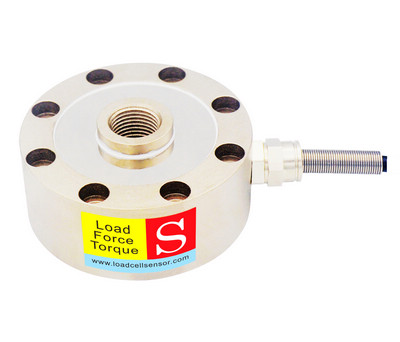

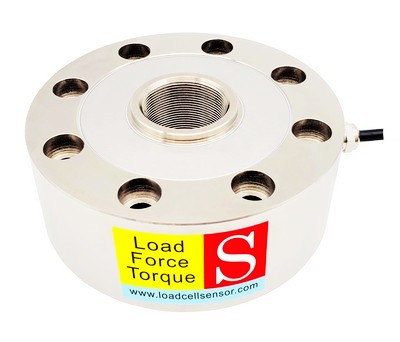

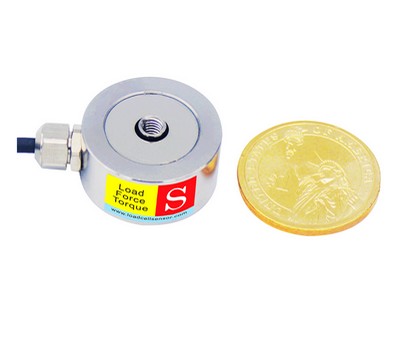

Gracias a su geometría compacta, una célula de carga de perfil bajo es una alternativa adecuada cuando la altura del conjunto de medición debe mantenerse al mínimo. Entre sus aplicaciones se incluyen el pesaje de tanques y tolvas, ensayos de compresión de comprimidos, medición de fuerzas de cierre en máquinas de moldeo por inyección, prensas hidráulicas, ensayos estructurales y sistemas para determinar el centro de gravedad. En aplicaciones donde se necesita controlar directamente una carga axial, estos sensores también pueden integrarse en bancos de prueba y dispositivos de ensayo mecánico. Para mediciones exclusivamente axiales, un sensor de fuerza de compresión puede ofrecer una solución compacta y estable para diferentes rangos de carga.

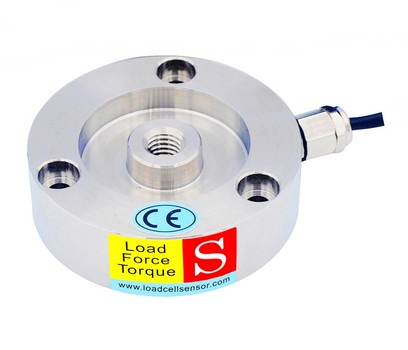

LCS suministra modelos basados en tecnología de galgas extensiométricas con capacidades desde 5 kg hasta 300 toneladas (50 N a 3000 kN). Dependiendo de los requisitos de la aplicación, los elementos elásticos pueden fabricarse en aluminio, acero aleado o acero inoxidable, ofreciendo diferentes combinaciones de peso, resistencia mecánica y protección frente a la corrosión. Las versiones diseñadas para medir tensión y compresión permiten realizar mediciones bidireccionales, por lo que pueden utilizarse tanto en ensayos de carga como en sistemas de monitorización de fuerza.

Además de los modelos estándar, LCS desarrolla soluciones personalizadas para aplicaciones OEM y equipos especializados. Las opciones de personalización incluyen capacidad nominal, dimensiones exteriores, especificaciones de rosca, patrón de montaje, material, longitud y configuración del cable, así como características de la señal eléctrica de salida. Esta flexibilidad permite adaptar cada sensor de fuerza de perfil bajo a las condiciones específicas de instalación y obtener una solución fiable para aplicaciones industriales con restricciones de espacio.
