¿Qué es una célula de carga cilíndrica?

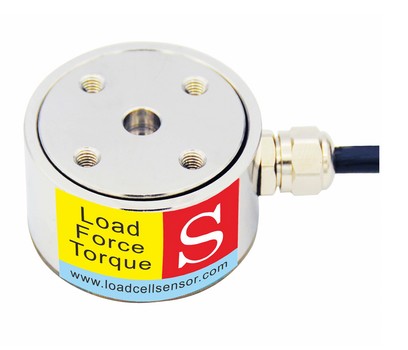

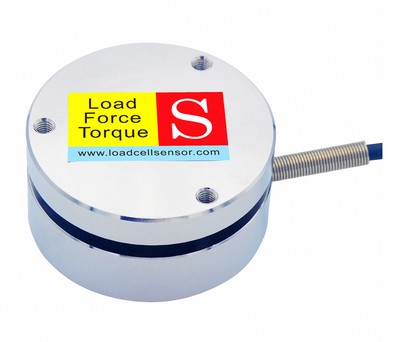

Las células de carga cilíndricas cuentan con un cuerpo de forma circular diseñado principalmente para medir fuerzas axiales, proporcionando una solución compacta y resistente para aplicaciones de pesaje y medición de fuerza. En su interior, las galgas extensiométricas se fijan sobre un elemento elástico mecanizado con precisión y se conectan normalmente en un puente de Wheatstone completo. Cuando se aplica una carga, las pequeñas deformaciones del elemento elástico modifican la señal eléctrica, generando una salida en mV/V proporcional a la fuerza aplicada. Esta señal puede conectarse a un indicador, amplificador, PLC o sistema de adquisición de datos para convertirla en N, kg, lb u otras unidades de ingeniería. Según la capacidad, precisión y condiciones ambientales, el elemento elástico puede fabricarse en aluminio, acero aleado o acero inoxidable.

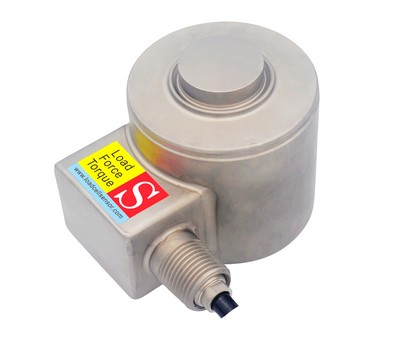

La geometría cilíndrica permite aprovechar eficientemente el espacio disponible y proporciona una estructura estable para la medición de cargas axiales. Entre las diferentes configuraciones se encuentran los modelos de columna, tipo cápsula (canister) y diseños con brida. Una celda de carga cilíndrica de dimensiones reducidas resulta especialmente adecuada para equipos con espacio de instalación limitado, mientras que las versiones de mayor capacidad pueden utilizarse en sistemas de pesaje industrial y aplicaciones de monitorización de cargas estructurales. Los usos habituales incluyen básculas de plataforma, sistemas de calibración de fuerza, ensayos estructurales, automatización industrial, control de calidad, robótica y equipos de investigación.

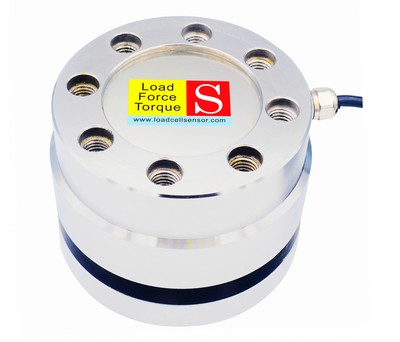

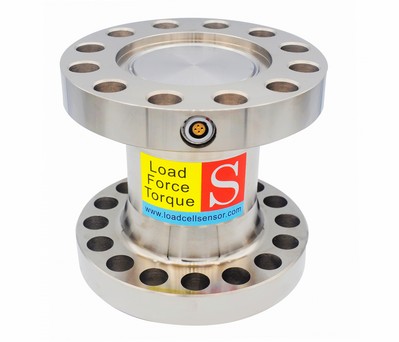

Para aplicaciones que requieren una interfaz mecánica estable, un sensor de fuerza tipo brida puede instalarse directamente entre diferentes componentes de una máquina o dispositivo de ensayo. Esta configuración facilita la integración del transductor en actuadores, equipos automatizados y sistemas de medición personalizados. Dependiendo de su diseño, también puede utilizarse como una célula de carga con montaje de brida para medir fuerzas axiales en ambos sentidos. Los modelos de columna y tipo cápsula, por otro lado, suelen estar destinados principalmente a cargas de compresión y resultan apropiados para aplicaciones de alta capacidad.

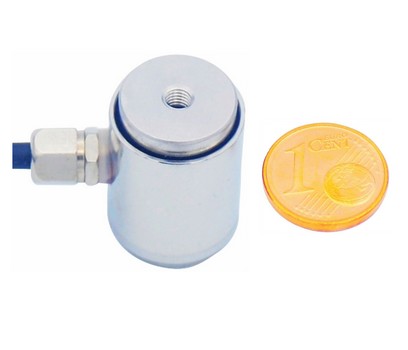

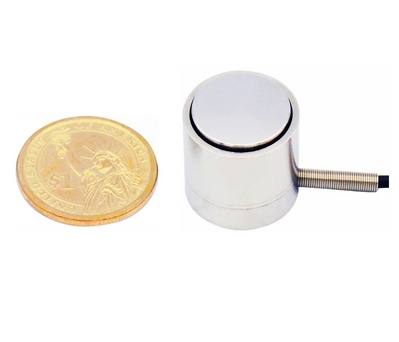

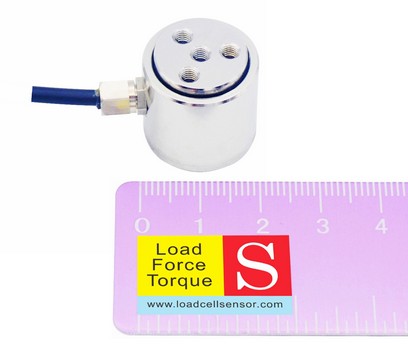

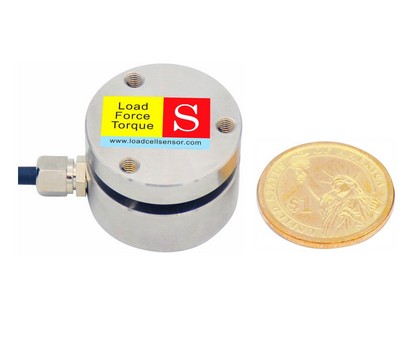

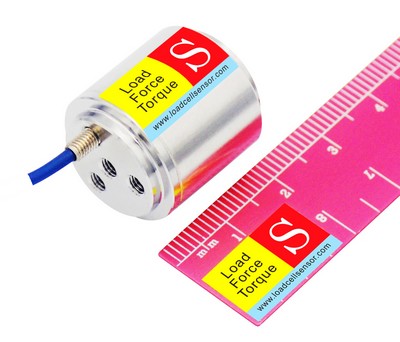

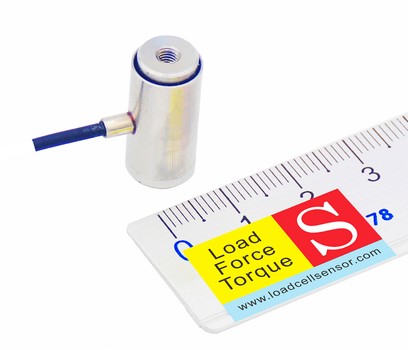

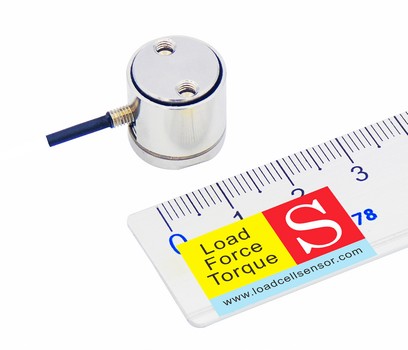

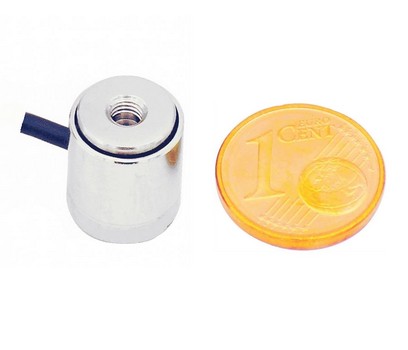

LCS suministra transductores de fuerza cilíndricos con capacidades desde 1 kg hasta 500 toneladas (10 N a 5000 kN), incluyendo versiones compactas con diámetros de tan solo 10 mm. Para equipos portátiles, instrumentos de precisión y mecanismos con espacio reducido, un sensor de fuerza en miniatura puede ofrecer una solución adecuada sin comprometer las características básicas de medición. Dependiendo del modelo y del rango seleccionado, las versiones de alta precisión pueden alcanzar una exactitud de hasta el 0,02 % del fondo de escala. También están disponibles configuraciones específicas para aplicaciones que requieren una célula de carga de tensión y compresión para detectar fuerzas axiales en ambas direcciones.

Además de los modelos estándar, LCS desarrolla soluciones de medición de fuerza adaptadas a las necesidades de aplicaciones OEM. Las posibilidades de personalización incluyen dimensiones exteriores, capacidad nominal, materiales, interfaces de montaje, configuración del cable, conexiones eléctricas y características de salida. Esta flexibilidad permite adaptar cada sensor a diferentes condiciones de instalación, desde equipos compactos y sistemas automatizados hasta bancos de ensayo y aplicaciones industriales de alta carga.
