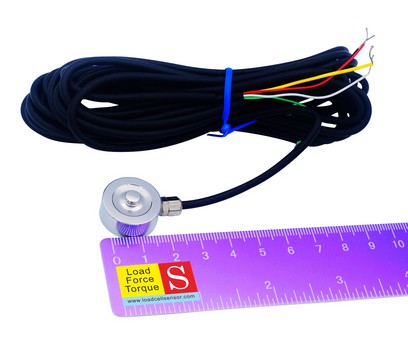

La celda de carga de botón modelo LCB05 es una pequeña celda de carga de compresión diseñada específicamente para aplicaciones donde el espacio de instalación es limitado pero se requiere una alta precisión en la medición de la fuerza de compresión. Fabricada en acero inoxidable y equipada con una estructura de diafragma, esta celda de carga incorpora un botón de carga curvo en su parte superior. Este diseño asegura que las fuerzas aplicadas actúen axialmente sobre el sensor, incluso si existe una ligera desalineación angular, lo que mejora la precisión y confiabilidad de las mediciones.

La sensor de compresión LCB05 está disponible en capacidades nominales que van desde 5 kgf hasta 500 kgf, y presenta un diseño compacto con solo 20 mm de diámetro y 11 mm de altura. Cuatro orificios roscados M2.5 ubicados en la base permiten fijar el sensor fácilmente a una superficie plana desde la parte inferior. Internamente, esta celda cuenta con un puente completo de Wheatstone de alta resistencia de 1000 ohmios, lo que reduce la disipación térmica y mejora la estabilidad a largo plazo. La salida de señal en mV es proporcional a la fuerza aplicada, y puede convertirse en salidas estándar de 0-5 V, 0-10 V o 4-20 mA mediante el uso de un amplificador externo.

Gracias a su tamaño reducido, robustez y precisión, el sensor de medición de fuerza de compresión LCB05 es ideal para integrarse en entornos exigentes como robótica, equipos de montaje de microcomponentes, herramientas de precisión, sistemas de sujeción y control de procesos automatizados. Su diseño versátil y su alta adaptabilidad lo convierten en una opción excelente tanto para laboratorios como para aplicaciones industriales en serie donde la compacidad y el rendimiento son críticos.
