¿Qué es una célula de carga con extremo de varilla roscada?

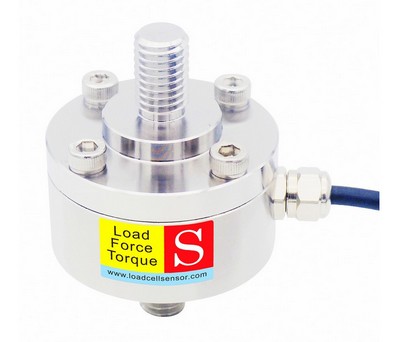

Una célula de carga con extremo de varilla roscada es un transductor compacto diseñado para medir fuerzas directamente a lo largo de un eje mecánico. Su cuerpo incorpora conexiones roscadas macho o hembra en uno o ambos extremos, lo que permite instalar el sensor entre dos componentes de una máquina sin necesidad de estructuras de montaje complejas. Este formato es especialmente adecuado para espacios reducidos y para aplicaciones en las que el punto de medición debe integrarse en un varillaje, actuador, mecanismo lineal o conjunto estructural existente.

El elemento elástico suele fabricarse en acero inoxidable u otro material de alta resistencia, dependiendo de la capacidad de carga y de las condiciones de funcionamiento. Cuando se aplica una fuerza, el elemento sensor experimenta una pequeña deformación controlada. Las galgas extensométricas instaladas sobre el elemento detectan esta deformación y generan un cambio proporcional en la señal eléctrica del puente de Wheatstone. La salida puede conectarse posteriormente a un indicador, amplificador, PLC, controlador o sistema de adquisición de datos para obtener una medición precisa de la fuerza.

Una célula de carga en línea roscada resulta apropiada cuando se necesita medir la carga axial directamente en el mecanismo. Según su diseño y especificaciones, puede utilizarse para fuerzas estáticas, cargas repetitivas o determinadas aplicaciones de ensayo dinámico. Entre los usos habituales se encuentran actuadores hidráulicos y neumáticos, sistemas de automatización, mecanismos robóticos, medición del empuje de actuadores, bancos de pruebas, ensayos de componentes automotrices y equipos de investigación. El montaje axial permite integrar el sensor en la trayectoria de carga con una modificación mínima del sistema.

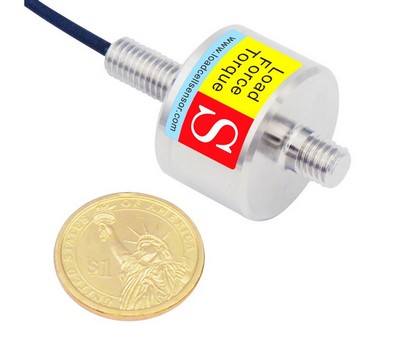

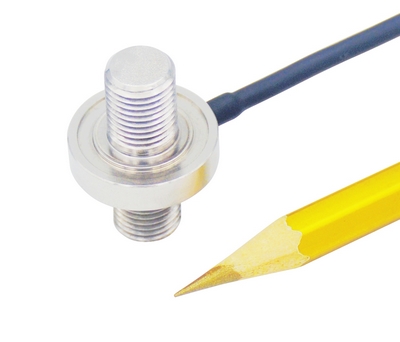

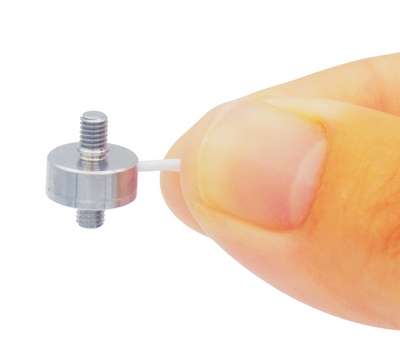

La configuración roscada también proporciona flexibilidad durante el diseño del conjunto mecánico. Pueden seleccionarse diferentes diámetros, longitudes y tipos de rosca para adaptarse a los componentes conectados. Asimismo, la posición y la longitud del cable pueden configurarse según las necesidades de instalación. Para equipos con restricciones importantes de espacio, un sensor de fuerza en miniatura con conexiones roscadas puede proporcionar una solución de medición compacta sin ocupar demasiado volumen dentro del mecanismo.

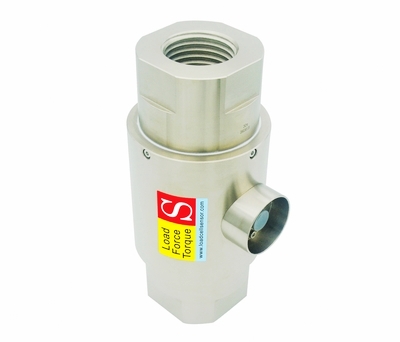

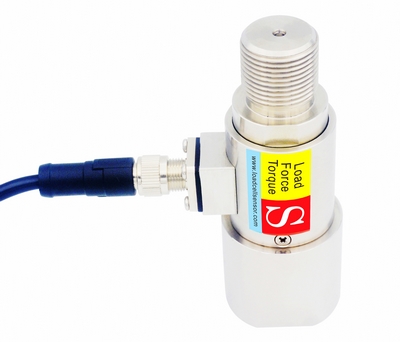

Este tipo de transductor también puede configurarse como célula de carga de tensión y compresión, permitiendo medir tanto fuerzas de tracción como fuerzas de compresión dentro del rango nominal especificado. Esta característica resulta útil en mecanismos donde la dirección de la carga puede cambiar durante el funcionamiento. En consecuencia, un único sensor puede utilizarse para supervisar fuerzas de empuje y tracción, reduciendo la necesidad de instalar diferentes dispositivos de medición para cada condición de carga.

LCS suministra un sensor de fuerza con extremo de varilla roscada con capacidades que van desde 2 kg hasta 100 toneladas (20 N a 1000 kN), con tamaños de rosca disponibles desde M4 hasta M100. Además de las configuraciones estándar, se pueden desarrollar soluciones personalizadas para proyectos OEM y aplicaciones especiales. Las opciones de personalización incluyen capacidad, dimensiones, material, tipo y tamaño de rosca, configuración mecánica, salida de cable y características eléctricas, permitiendo adaptar el sensor a diferentes sistemas de medición de fuerza axial.
